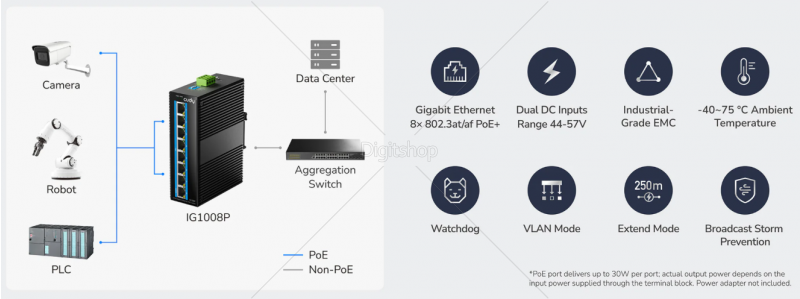

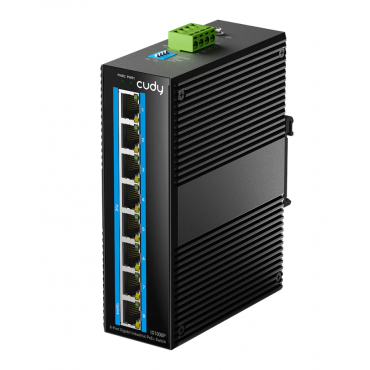

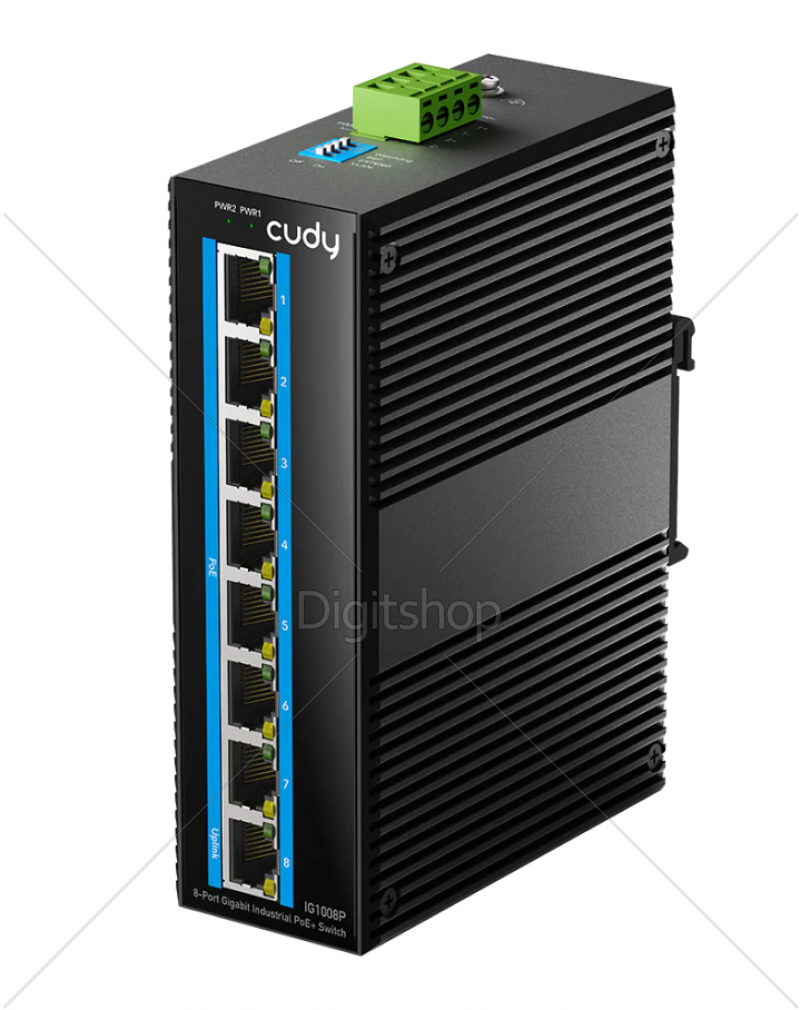

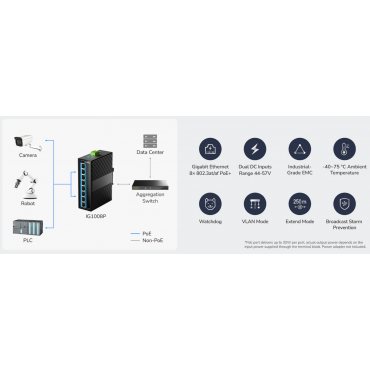

Industrijsko PoE stikalo z 8× gigabitnimi Ethernet priključki, namenjeno omrežnemu povezovanju v zahtevnih okoljih, kot so proizvodnja, transport, pomorstvo, naftna in plinska industrija ter rudarstvo.

Osnovni podatki
– Model: IG1008P 2.0

Vmesniki
– Gigabitni RJ45 priključki: 8
– Gigabitni RJ45 PoE priključki: vrata #1 ~ #8
– Največja moč na posameznem PoE priključku: 30 W
– Opomba za PoE: PoE priključki so skladni s standardoma IEEE 802.3at/af
– Oklopljeni RJ45 priključki: da
– Vrata v načinu Extend: #1 ~ #4
– Vrata v načinu VLAN: #1 ~ #7

LED-indikatorji
– Power 1
– Power 2
– Link/ACT za vsak Ethernet priključek
– Stanje PoE za vsak PoE priključek

Napajanje in upravljanje
– Napajalni vmesnik: priključni blok
– Fizični gumbi:
– PoE Watchdog On/Off
– VLAN On/Off
– Extend On/Off
– Broadcast Storm Prevention On/Off
– Opomba: PoE Watchdog bo poskušal ponovno zagnati priključene naprave, ki so bile neaktivne 5 minut. Ne uporabljajte ga za naprave z omogočeno samodejno spletno nadgradnjo.

Zmogljivost
– Hitrost in razdalja (bakreni vodi):
    – Cat.3 ali boljši: 100 m pri 10 Mb/s
    – Cat.5 ali boljši: 100 m pri 100 Mb/s
    – Cat.5e ali boljši: 100 m pri gigabitni hitrosti
    – Cat.5e ali boljši: 250 m pri 10 Mb/s
– Opomba: prenos do 250 m je na voljo samo na vratih v načinu Extend, ko je način Extend omogočen.
– Tabela MAC naslovov: 4096
– Največja preklopna zmogljivost: 16 Gb/s
– Največja hitrost posredovanja paketov: 11,904 Mpps
– Jumbo Frame: 9 KB
– Medpomnilnik paketov: 1,5 Mbit

Napajanje (Power)
– Način napajanja: DC prek priključnega bloka
– Redundantno napajanje: dvojni vhod
– Vhodna napetost: 44–57 V⎓
– Največja poraba: 240 W
– Največja poraba brez PoE: 2,75 W
– Poraba v mirovanju: 2,2 W
– Zaščita pred obrnjeno polariteto: da
– Zaščita pred kratkim stikom: da

Preklopni in omrežni protokoli (IEEE 802.3)
– 802.3at PoE
– 802.3af PoE
– 802.3i: 10BASE-T
– 802.3u: 100BASE-TX
– 802.3ab: 1000BASE-T
– 802.3x: nadzor pretoka

Zanesljivost
– Način ozemljitve: ozemljitvena točka
– Varnost: IEC/EN 62368
– EMC:
    – EN 55032, razred A
    – EN 55035, razred A
– EMI:
    – FCC 47 CFR, del 15B, razred A
– EMS:
    – IEC/EN 61000-4-2, stopnja 4 ESD (8 kV kontaktno, 15 kV zračno)
    – IEC/EN 61000-4-3, stopnja 4 RS (80 MHz–1 GHz, 30 V/m)
    – IEC/EN 61000-4-4, stopnja 4 EFT (napajanje 2 kV, RJ45 4 kV)
    – IEC/EN 61000-4-5, stopnja 4 Surge (napajanje: DM 2 kV, CM 4 kV; RJ45: CM 6 kV)
    – IEC/EN 61000-4-6, stopnja 3 CS (10 V)
    – IEC/EN 61000-4-8, stopnja 5 PFMF
    – IEC/EN 61000-4-9, stopnja 5 PMF
    – IEC/EN 61000-4-10, stopnja 5 DOMF
    – Opomba EMS: navedene stopnje v posameznem EMS preskusu so najvišje ravni, opredeljene v standardih IEC/EN.
– Udarci: IEC 60068-2-27
– Vibracije: IEC 60068-2-6
– Prosti pad: IEC 60068-2-32

Okoljski pogoji
– Delovna temperatura: −40 ~ +75 °C
– Temperatura skladiščenja: −40 ~ +85 °C
– Delovna vlažnost: 5 % ~ 95 % (brez kondenzacije)
– Vlažnost skladiščenja: 5 % ~ 95 % (brez kondenzacije)

Mehanske lastnosti
– Dimenzije naprave: 47,5 × 103 × 144 mm
– Prostor za montažo: 47,5 × 147 × 165 mm
– Teža izdelka: 537,5 g
– Material ohišja: aluminij
– Stopnja zaščite: IP40

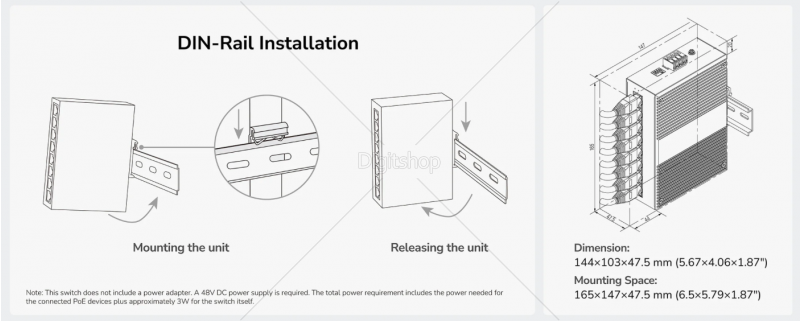

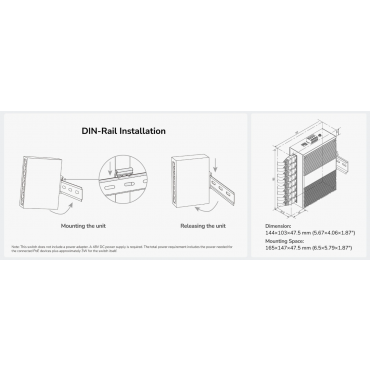

– Namestitev: DIN-letev

Vsebina paketa
– IG1008P
– Navodila za namestitev
